Calidad de la Energía

Reporte de Calidad de la Energía

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

14 de mayo de 2026

Reporte elaborado por: IPA https://intlpa.com/

Información del Centro de Carga
Empresa: Brembo de México, S.A. de C.V. Planta Apodaca
Dirección: Calle Platón, núm. 100, Parque Industrial Kalos CP 66600, Apodaca, Nuevo León
Responsable Equipo: Edi Matias Amaya
Correo: eamaya@secovi.com
Descripción Actividades Centro de Carga
Nombre del punto de medición: Acometida
Descripción general de la carga: Fabricación de discos de frenado para la industria automotriz. Se utilizan máquinas de corte robotizadas, brazos de robot, tornos, rectificadoras, taladros, lavadoras, balanceadoras, estampadoras, prensas mecánicas. Las cargas críticas son compresores y colectores de polvos, centros de datos y capacitores. Jornadas de trabajo 24/6 de lunes a sábado, domingos ocasionalmente
Información del Medidor PQ
Marca: Schneider ION-9000
Clase: A
Muestreo: 10min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 13.8 kV, 60 Hz
Nivel de tensión del punto de medición: 13.8 kV
Medición: Mensual
Fecha de medición inicial: 01/04/2026
Fecha de medición final: 30/04/2026

Diagrama Unifilar

Resumen General

Observaciones y Recomendaciones

Nota

  • Todos los índices de calidad de la energía se mantuvieron dentro de los límites recomendados por el IEEE.

  • En promedio, el voltaje RMS se mantuvo dentro de los límites recomendados de ±5%. En este mes no se detectó ningún voltaje fuera de ese rango.

  • Los desbalances de la tensión y de la corriente se mantuvieron con valores por debajo de los límites recomendados, lo que indica que la planta está trabajando de manera balanceada.

  • El comportamiento de la calidad de la energía fué prácticamente igual al mes anterior.

Importante

  • El comportamiento de las armónicas de la corriente sigue un comportamiento normal, donde la armónica 5ª es la de mayor magnitud, seguida de las 11ª, 7ª, 3ª, 13ª, 23ª, 25ª, 29ª, 31ª, 17ª y 19ª, en ese orden. El THD de corriente se mantiene por debajo del 18% en promedio, un poco más alto que el mes anterior.

  • Las armónicas en la tensión son más estables, mantenido un THD por debajo de 5% todo el tiempo, presentando un comportamiento de las armónicas similar al de la corriente.

  • Observar que la 5ª armónica de la corriente no siga creciendo, esto debido a que es muy notoria de entre en resto de las armónicas, aunque en los últimos meses se ha mantenido entre 12-18%.

Precaución
  • Ninguno.

Descargar reporte PDF

Informe de las mediciones en función de Límites de Referencia (LR) de la IEEE.

Tabla. Informe Rápido
Parámetro Bajo (LR) Dentro (LR) Sobre (LR) Límites_Referencia
Tensión (V) 13797.65 ±5% Vnom
Frecuencia (Hz) 60 59.5 - 60.5 Hz
Factor de potencia 0.92 0.90 - 1 en atraso
IHv % ✓ 0 - 5 %
THDv % 4.13 0 - 5 %
THDi % 18 ---
Flicker Pst 0.26 0-1 p.u.
Flicker Plt 0.32 0-0.8 p.u.
Desbalance Dv % 0.68 0 - 2 %
Desbalance Di % 10.1 0 - 20 %

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
173.75 389.18 1,152.71 1,066.09 1,374.21 1,416.58 1,468.52
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
29.23 110.15 487.53 450.50 578.32 607.88 645.81
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
176.80 403.94 1,255.29 1,156.75 1,484.77 1,534.08 1,587.50
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
0.87 0.90 0.92 0.92 0.94 0.97 0.98
THDv (%)
min. p5 p50 mean. p95 p99 max.
1.03 2.06 3.48 3.37 4.13 4.37 4.63
THDi (%)
min. p5 p50 mean. p95 p99 max.
8.20 9.96 12.20 12.66 18.00 21.38 24.03
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.08 0.16 0.31 0.35 0.68 0.78 1.31
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
1.25 2.23 3.06 3.96 10.10 16.49 17.20
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
59.95 59.99 60.00 60.00 60.02 60.03 60.05
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
13,085.73 13,457.09 13,785.99 13,797.65 14,180.71 14,378.74 14,451.37
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
8.70 22.47 76.23 70.21 90.83 94.17 99.82
Flicker Pst
min. p5 p50 mean. p95 p99 max.
0.05 0.11 0.20 0.20 0.26 0.35 6.02
Flicker Plt
min. p5 p50 mean. p95 p99 max.
0.10 0.15 0.20 0.22 0.32 0.63 2.63
Factor K
min. p5 p50 mean. p95 p99 max.
1.32 1.45 1.61 1.69 2.30 3.23 4.19

Sección: Potencias

Estadistica Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente Factor de Potencia
Min. : 174 Min. : 29 Min. : 177 Min. :0.87
1st Qu.: 998 1st Qu.:428 1st Qu.:1085 1st Qu.:0.91
Median :1153 Median :488 Median :1255 Median :0.92
Mean :1066 Mean :451 Mean :1157 Mean :0.92
3rd Qu.:1259 3rd Qu.:532 3rd Qu.:1362 3rd Qu.:0.93
Max. :1469 Max. :646 Max. :1588 Max. :0.98

Sección: Voltajes RMS

Estadistica Descriptiva de Voltajes
VAB VBC VCA
Min. :13086 Min. :13220 Min. :13125
1st Qu.:13609 1st Qu.:13679 1st Qu.:13626
Median :13761 Median :13818 Median :13778
Mean :13772 Mean :13833 Mean :13788
3rd Qu.:13903 3rd Qu.:13955 3rd Qu.:13921
Max. :14428 Max. :14451 Max. :14440

Sección: Corrientes RMS

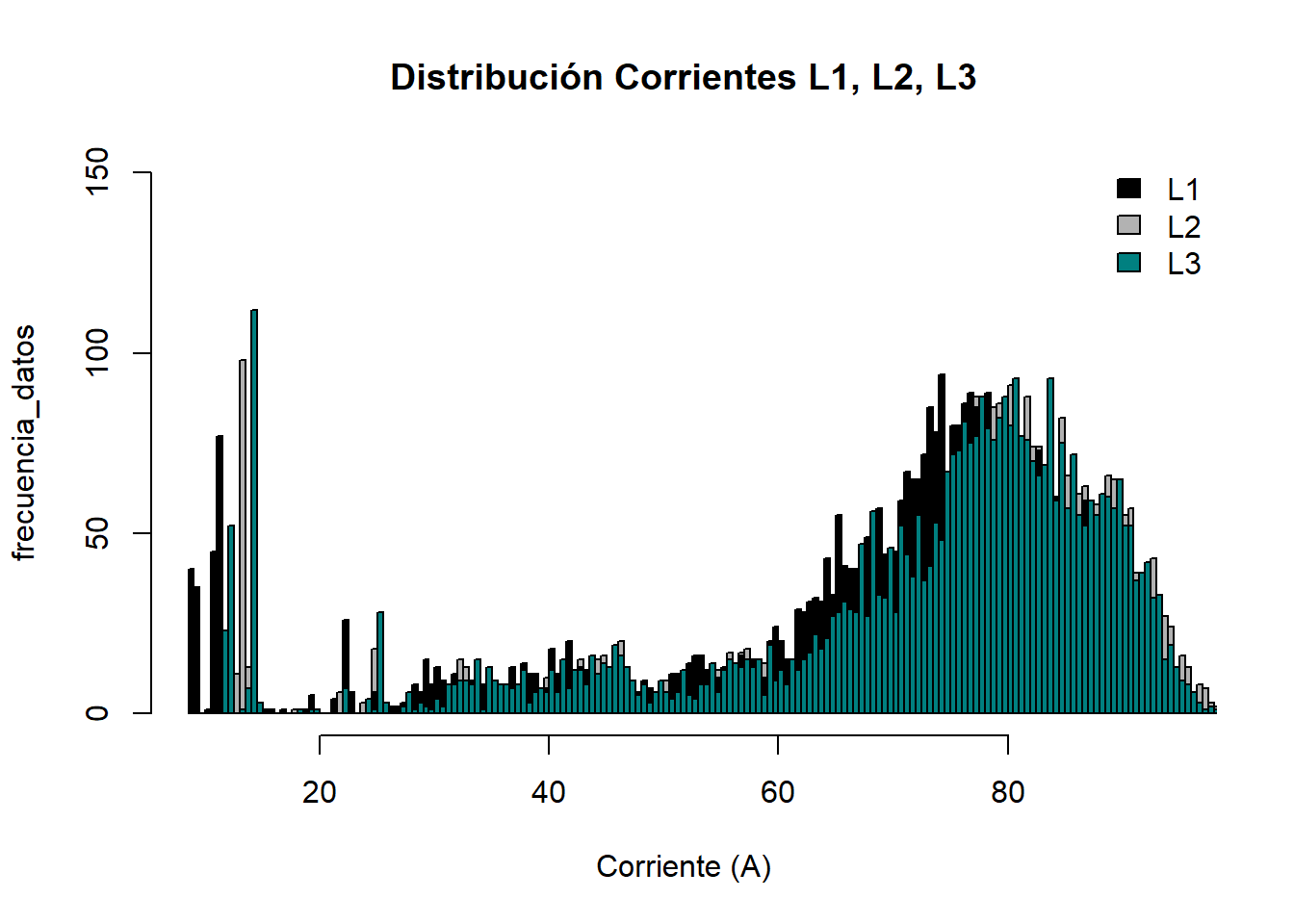

Estadistica Descriptiva de Corrientes
I1 I2 I3
Min. : 8.7 Min. : 11 Min. :12
1st Qu.:63.3 1st Qu.: 66 1st Qu.:66
Median :73.8 Median : 78 Median :77
Mean :67.9 Mean : 71 Mean :71
3rd Qu.:80.7 3rd Qu.: 85 3rd Qu.:84
Max. :94.7 Max. :100 Max. :98

Sección: Desbalances

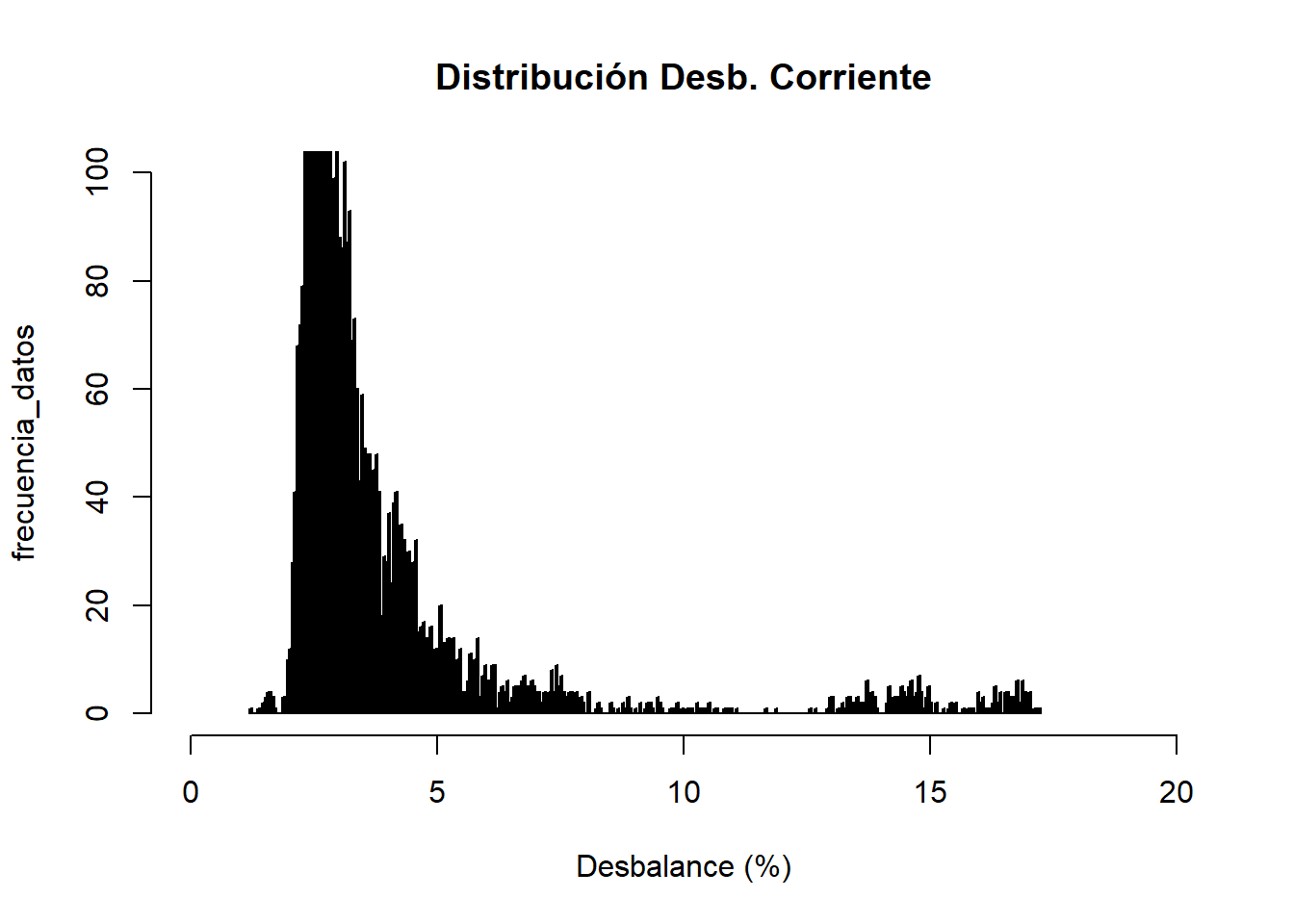

Estadistica Descriptiva Desbalance de Voltaje y Corriente
Desbalance Corriente (%) Desblance Voltaje (%)
Min. : 1.2 Min. :0.08
1st Qu.: 2.6 1st Qu.:0.25
Median : 3.1 Median :0.31
Mean : 4.0 Mean :0.35
3rd Qu.: 4.0 3rd Qu.:0.43
Max. :17.2 Max. :1.31

Sección: Frecuencia

Estadistica Descriptiva de Frecuencia

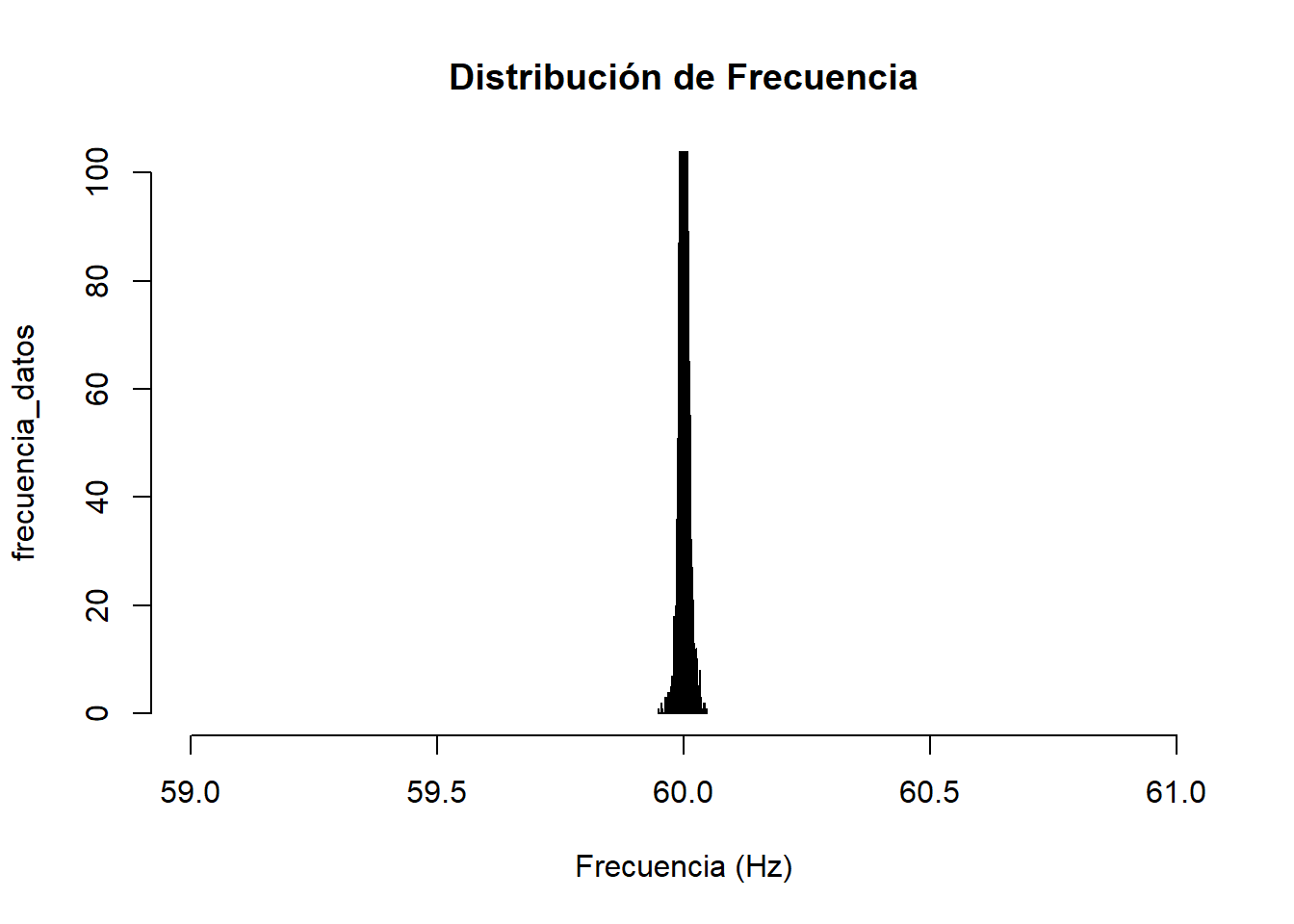

Frecuencia
Min. :59.95
1st Qu.:60.00
Median :60.00
Mean :60.00
3rd Qu.:60.01
Max. :60.05

Sección: Flickers

Estadistica Descriptiva de Flickers
Pst L1 Pst L2 Pst L3 Plt L1 Plt L2 Plt L3
Min. :0.0500 Min. :0.0510 Min. :0.0480 Min. :0.1100 Min. :0.1030 Min. :0.0990
1st Qu.:0.1800 1st Qu.:0.1700 1st Qu.:0.1670 1st Qu.:0.1988 1st Qu.:0.1870 1st Qu.:0.1827
Median :0.2130 Median :0.1970 Median :0.1940 Median :0.2150 Median :0.2030 Median :0.1990
Mean :0.2099 Mean :0.1957 Mean :0.1932 Mean :0.2326 Mean :0.2127 Mean :0.2110
3rd Qu.:0.2330 3rd Qu.:0.2170 3rd Qu.:0.2130 3rd Qu.:0.2320 3rd Qu.:0.2170 3rd Qu.:0.2140
Max. :6.0180 Max. :2.1820 Max. :2.4110 Max. :2.6300 Max. :0.9540 Max. :1.0550

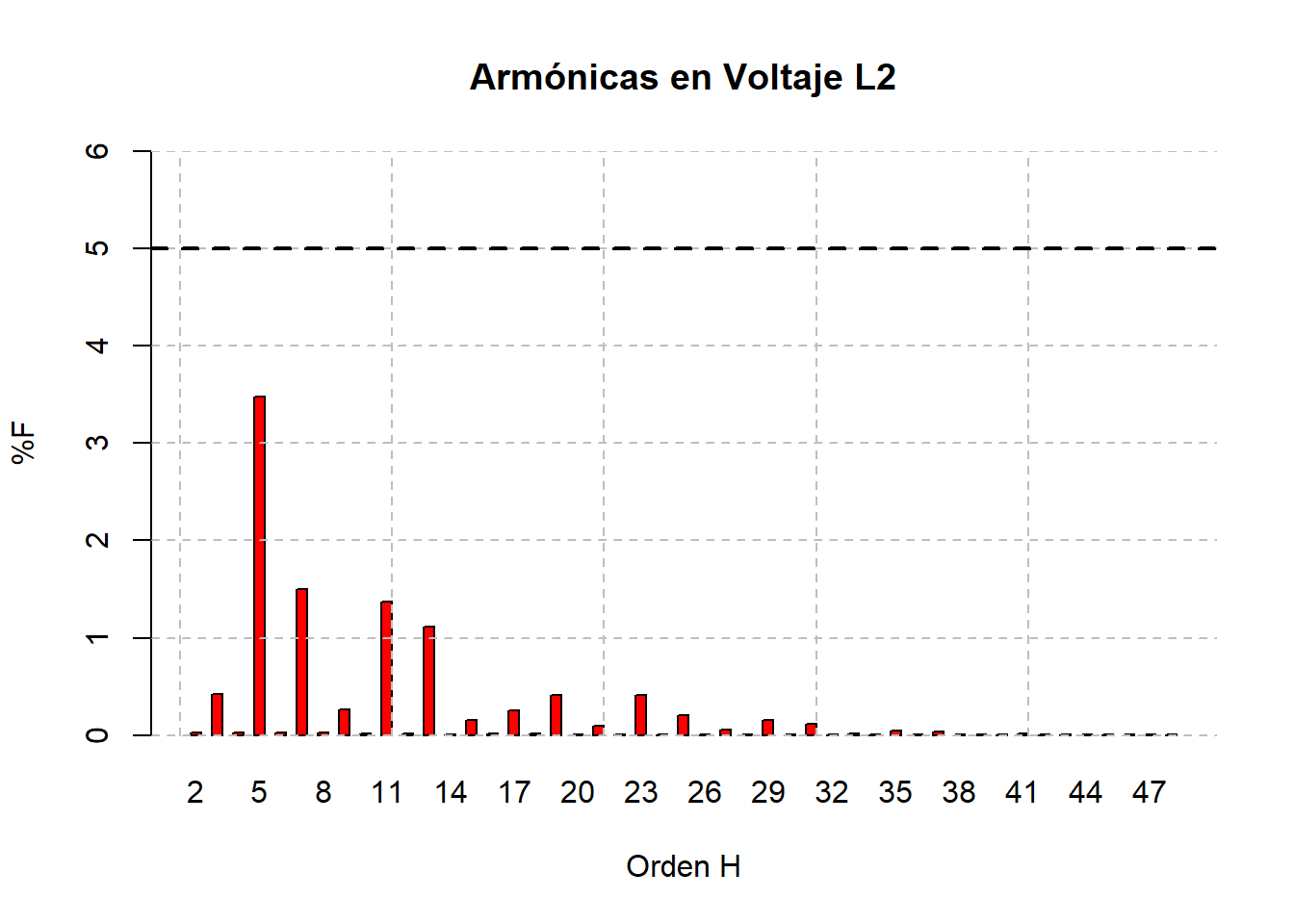

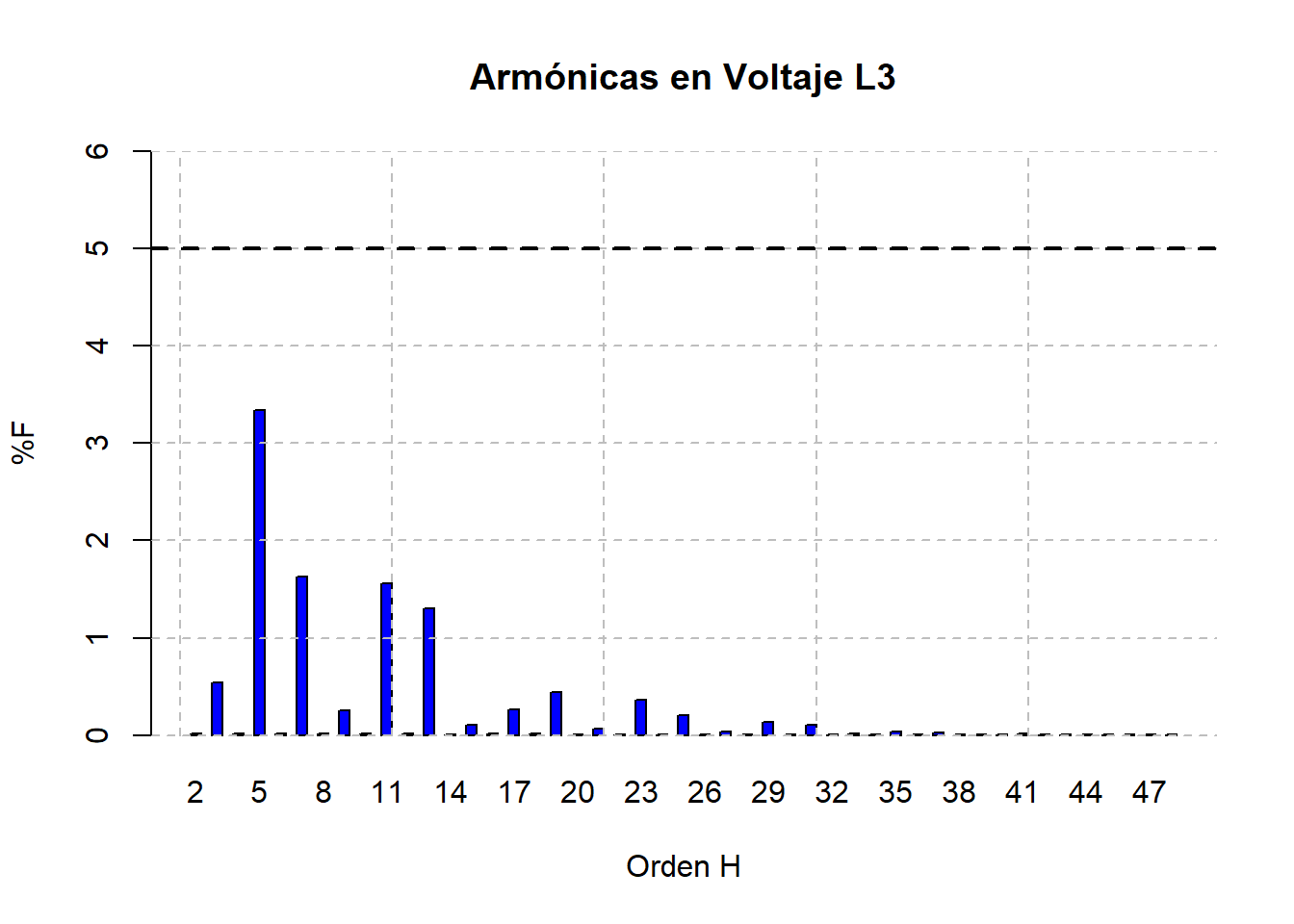

Sección: Armónicas en Voltaje

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :1.0 Min. :1.2 Min. :1.5
1st Qu.:3.1 1st Qu.:3.0 1st Qu.:3.2
Median :3.5 Median :3.4 Median :3.5
Mean :3.4 Mean :3.3 Mean :3.4
3rd Qu.:3.8 3rd Qu.:3.7 3rd Qu.:3.8
Max. :4.6 Max. :4.5 Max. :4.5

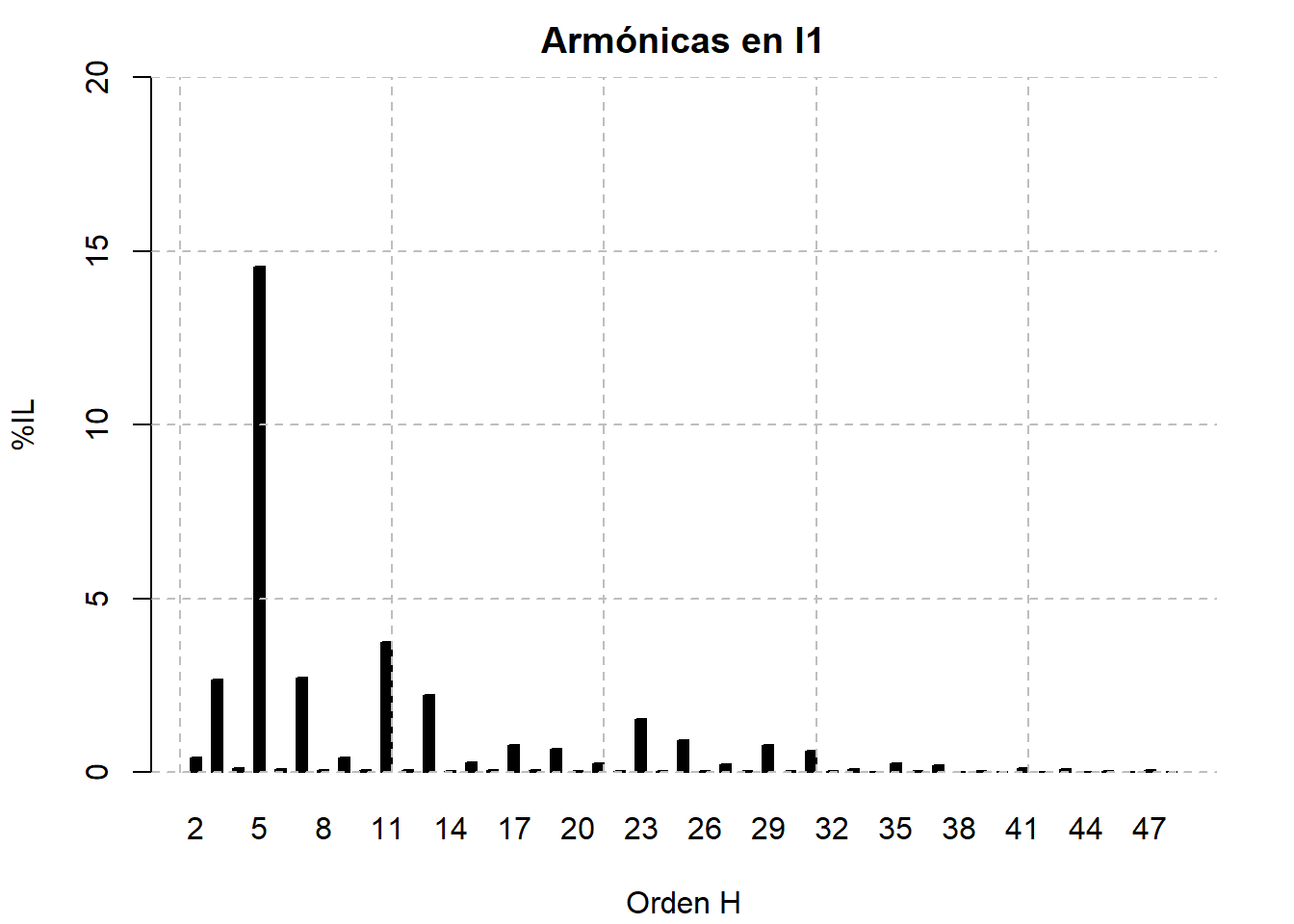

Sección: Armónicas en Corriente

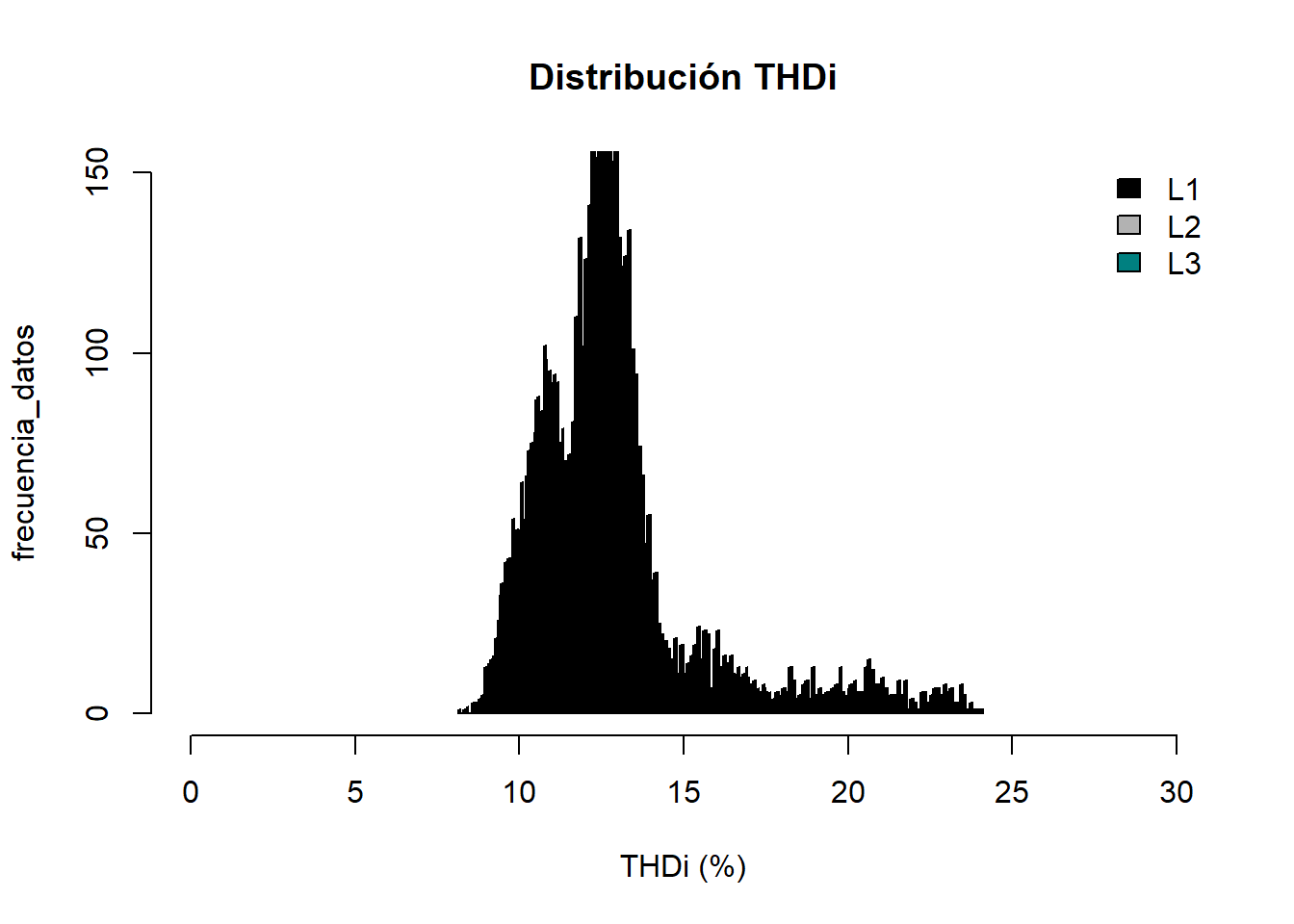

Estadistica Descriptiva de THDi
THDi L1 THDi L2 THDi L3
Min. : 9.8 Min. : 8.2 Min. : 9.4
1st Qu.:12.2 1st Qu.:10.3 1st Qu.:11.7
Median :12.8 Median :11.0 Median :12.4
Mean :13.6 Mean :11.4 Mean :13.0
3rd Qu.:13.7 3rd Qu.:11.8 3rd Qu.:13.2
Max. :24.0 Max. :19.6 Max. :21.8

Sección: Factor K

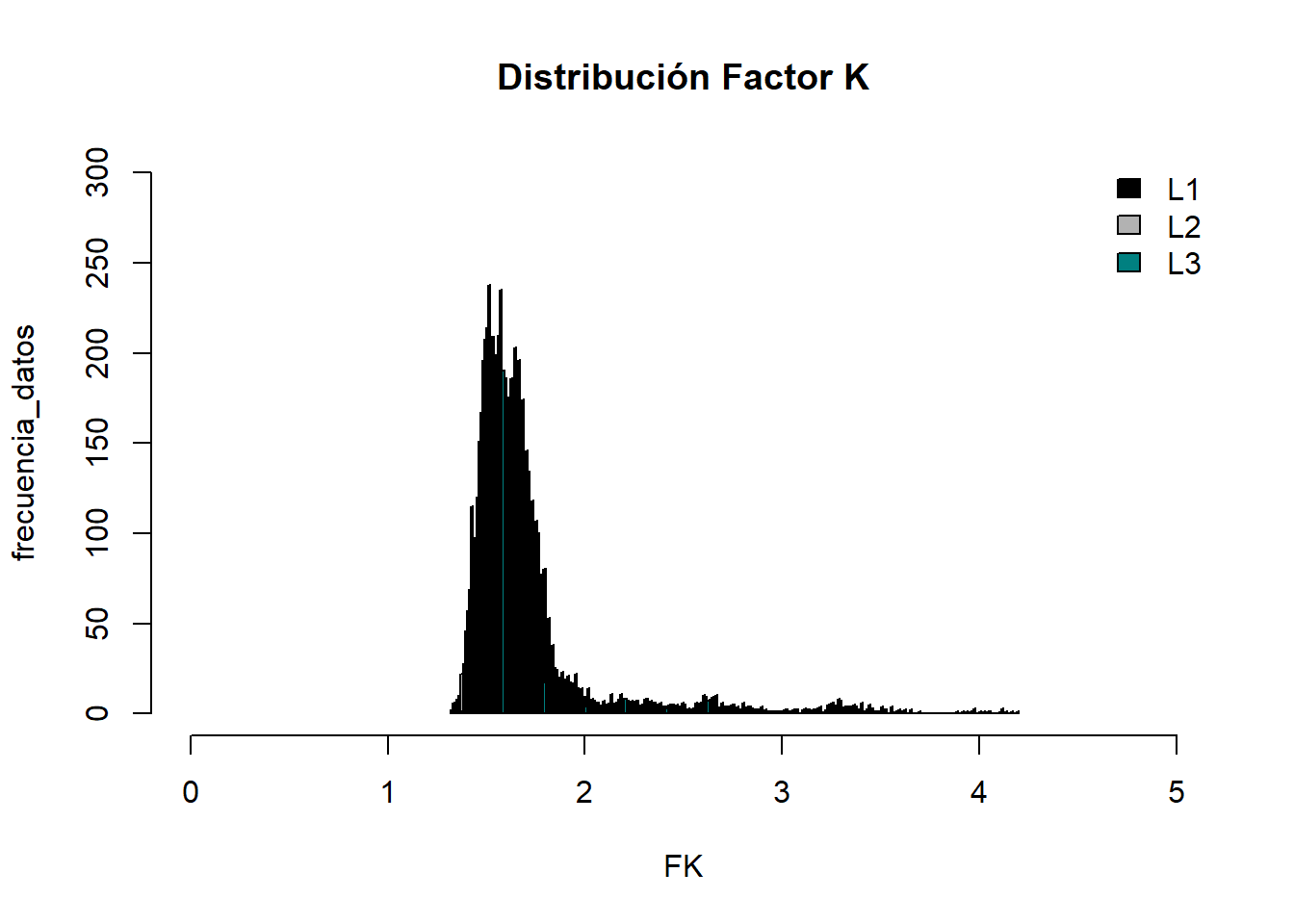

Estadistica Descriptiva de Factor K
KF Ia KF Ib KF Ic
Min. :1.40 Min. :1.32 Min. :1.37
1st Qu.:1.62 1st Qu.:1.49 1st Qu.:1.55
Median :1.69 Median :1.54 Median :1.60
Mean :1.80 Mean :1.59 Mean :1.68
3rd Qu.:1.78 3rd Qu.:1.61 3rd Qu.:1.68
Max. :4.19 Max. :2.81 Max. :3.13
